開關柜中避雷器的工作原理及應用
發布日期：2015-09-19
掃一掃
來源：
瀏覽次數：202
避雷器的工作原理簡單的講，就是這種裝置設置在線路或電氣設備上，當工作電壓正常時，裝置與地是絕緣的，當雷電侵入或電壓增高，裝置與地由絕緣變成導通并擊穿放電，將雷電流或過電壓引入到大地，限制電壓或電流，起保護作用。雷電或過電壓過后，迅速恢復原來對地絕緣的狀態，準備再次起保護作用。

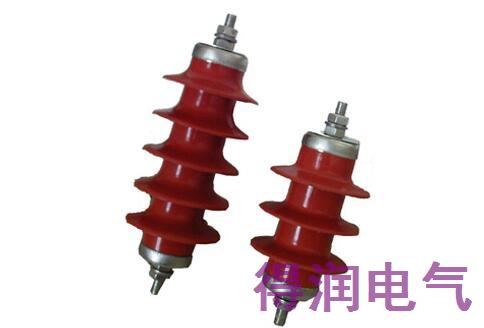

現在幾乎都用氧化鋅ZnO避雷器，氧化鋅ZnO避雷器是七十年代發展起來的一種新型避雷器，它主要由氧化鋅壓敏電阻構成。每一塊壓敏電阻從制成時就有它的一定開關電壓（叫壓敏電阻），在正常的工作電壓下（即小于壓敏電壓）壓敏電阻值很大，相當于絕緣狀態，但在沖擊電壓作用下（大于壓敏電壓），壓敏電阻呈低值被擊穿，相當于短路狀態。然而壓敏電阻被擊狀態，是可以恢復的；當高于壓敏電壓的電壓撤銷后，它又恢復了高阻狀態。因此，在電力線上如安裝氧化鋅避雷器后，當雷擊時，雷電波的高電壓使壓敏電阻擊穿，雷電流通過壓敏電阻流入大地，使電源線上的電壓控制在安全范圍內，從而保護了電器設備的安全。
安徽得潤電氣技術有限公司在高低壓開關柜的生產過程中嚴格遵循避雷器的使用要求和規范：
1、10KV或者35KV的開關柜，如果有架空線路電源進線或者出線，為了防雷電過電壓進入，在母線上安裝避雷器；
2、在進線柜上或者分段柜上裝避雷器，為了防止進線是架空進線，引進雷電過電壓，在柜內也安裝有避雷器；
3、采用了開斷時間很短的真空斷路器或者SF6斷路器，在開斷小電流的時候會產生操作過電壓，在開關柜的生產中斷路器的負荷端也加裝避雷器，同時也防止了外部進入的過電壓。
