在工業化發展快速的趨勢下，無功補償裝置被越來越多的業主使用。在電氣供電系統中所承擔的作用是提高電網的功率因數，從而降低輸送線路的損耗。為了保證無功補償裝置使用時的自動化控制，提高電機工作效率，即采用了PLC控制系統實現自動化操作的便捷。那么無功補償裝置的PLC控制系統其工作原理是什么呢？

一、PLC的特點

PLC是以微機技術為基礎發展起來的新一代工藝控制系統裝置，其結構形式與微型計算機相同。PLC是把繼電器控制的優點，與計算機的功能齊全、通用性相結合。在原元件組裝的補償設備的基礎上，設計了可編程控制器無功自動補償裝置。

二、工作原理

PLC控制程序采用模塊化、結構化設計，層次分明，結構清楚。檢測隨時采集用電系統的數據詳細，然后和給定參數進行分析比較，若不滿足需求，需及時投入或切除補償電容器，保證電力系統的功率因數滿足設定的要求。

三、優勢

無功補償裝置采用PLC控制系統使供電系統可靠性高，其可以使線路簡單化，從根本上減少了故障的給予。同時還采用了模塊化結構，是的該系統的可靠性有所提高。PLC控制系統具有較強的數據處理能力，可以滿足無功自動補償裝置控制系統的要求。

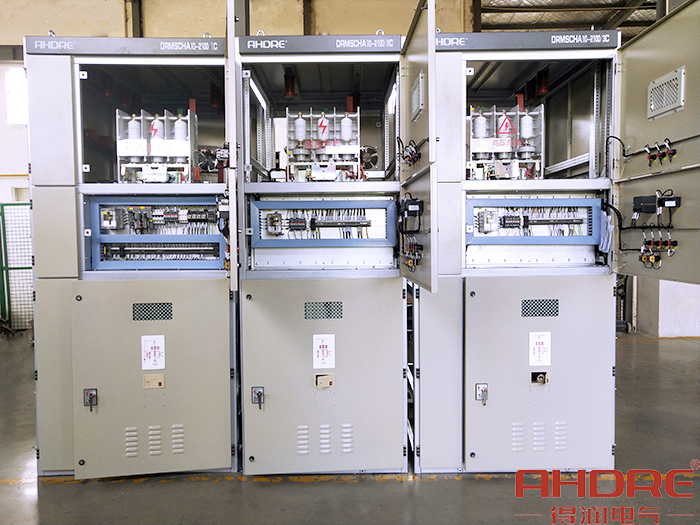

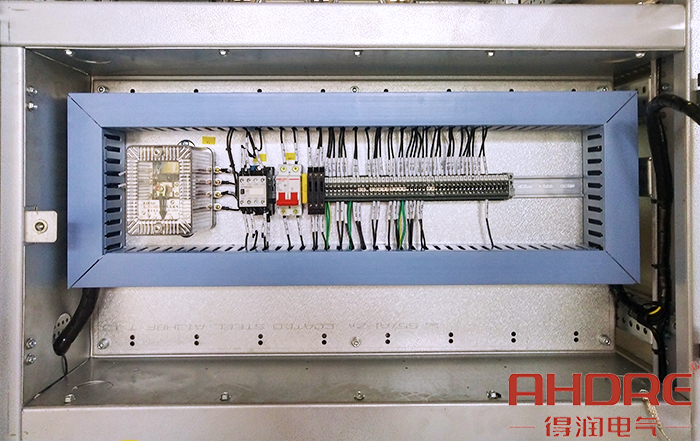

無功補償裝置的儀表室是采用的PLC控制系統設計方案，實現無功補償裝置的自動化投切方式，大大提高配電裝置的電能質量。MSCHA型高壓無功自動補償裝置，就是采用PLC控制系統的配電裝置，其根據配電變壓器無功負荷狀況，自動分步投切并聯在配電變壓器3~20kV母線的電容器組，提供相應的容性無功功率。
