施耐德低壓柜BlokSeT是施耐德授權得潤電氣生產的低壓配電產品，廣泛應用于發電廠、變電所、工礦企業、民用建筑基礎設施等各個領域。其適用范圍包括400Hz以下，額定工作電壓690V，額定絕緣電壓1000V，額定電流6300A及以下的電力供配電系統。

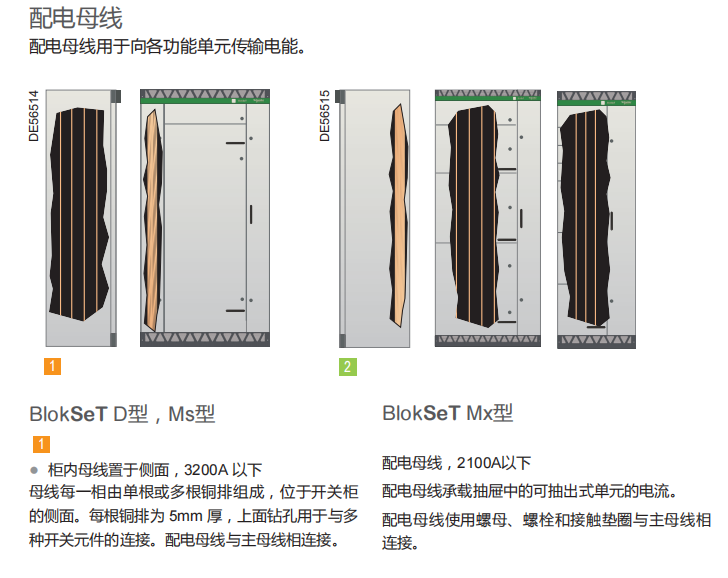

BlokSeT系列低壓柜D型/Ms型采用先進的柜內母線設計，將母線置于側面。對于3200A以下的母線，每一相由單根或多根銅排組成，這些銅排位于開關柜的側面。每根銅排厚度為5mm，上面鉆孔用于與多種開關元件的連接，這種設計使得B柜在高電流情況下能夠提供出色的導電性能，確保電力傳輸?shù)母咝Х€(wěn)定。配電母線在BlokSeT系列低壓柜中起著關鍵作用，特別是在2100A以下。施耐德低壓柜BlokSeT配電母線承載抽屜中的可抽出式單元的電流，因此其設計和連接方式至關重要。
配電母線采用螺母、螺栓和接觸墊圈與主母線相連接，確保了連接的牢固性和穩定性。這種設計不僅簡化了維護和更換過程，同時提高了整個電力系統的可靠性。
