MVnex中壓開關柜是施耐德公司為了滿足供電需求，提高供電質量，在電氣行業發展模式的轉型下，緊抓配電網數字化變革浪潮，推出的全系列升級產品。中置式中壓開關柜產品十分安全可靠，柜體采用了全新的結構設計，實現完善的五防機械聯鎖功能。其防反轉手柄的設計，能有效防止誤操作。

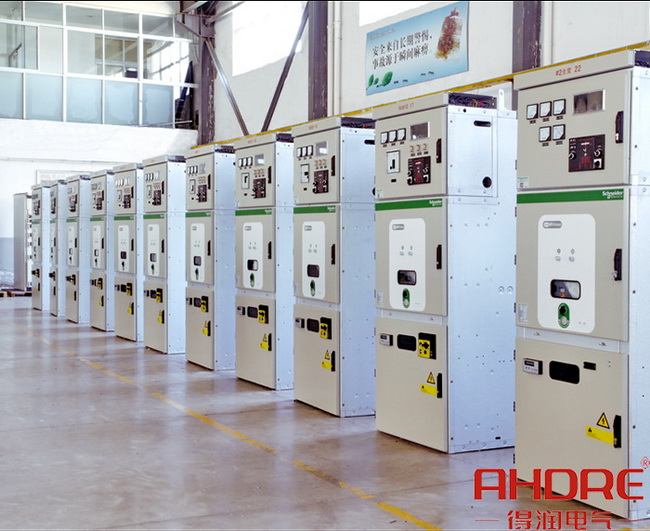

MVnex中壓開關柜產品圖

一、特性

額定電壓：12kV

# 額定絕緣水平：

> 工頻耐受電壓（50Hz，1min）：42kV

> 雷電沖擊耐受電壓（1.2/50 μs）：75kV

> 額定短時耐受電流（4s）：25－31.5－40kA

> 額定峰值耐受電流：63－80－100kA

> 內部燃弧水平：31.5kA/1s；40kA/1s

> 接地開關：31.5kA/4s；40kA/4s

# 防護等級：

> 外殼：IP4X

> 隔室：IP2X

# 使用環境：

> 運行溫度：－15～40℃

> 海拔：≦1000m

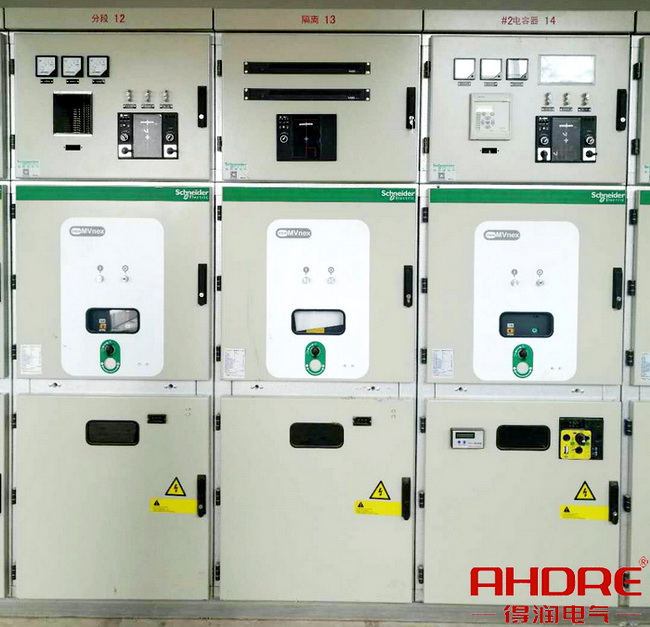

Mvnex中壓柜正面圖

二、優勢

全系列元器件配置升級提供更可靠的供電連續性：在原有授權柜型的基礎上做出全方位的升級，配置了高性能的HVX固封式真空斷路器、CVX固封式真空接觸器、VAMP繼電保護裝置等核心部件，巧妙實現五防聯鎖，參數高，方案全，具有更高的電氣性能和安全水準；更簡捷的柜體優化升級：分離式的接線方法、靈活的吊耳拆卸、特色旋轉操作接地開關操作盒，令柜體拼裝和升級更為高效、快捷、簡單；

更豐富的柜型配置：推出MVnex標準產品、MVnex550緊湊型、MVnex500超緊湊型及MVnex智能型等多種柜型設計方案，以500mm及500mm柜寬的小型化產品滿足多樣化空間需求。

三、應用

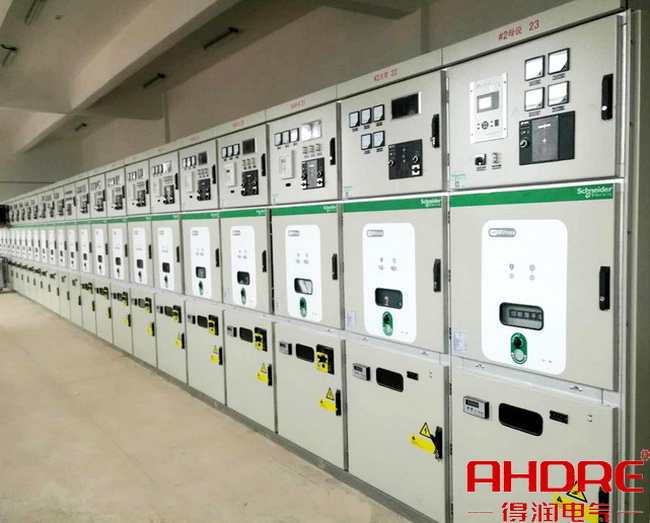

Mvnex中壓柜現場實物圖

樓宇住宅、數據中心、電力系統、基礎設施、輕工電子、軌道交通在內的行業，可以為用戶提供更多定制化選擇。

MVnex中壓開關柜采用了全新的結構設計和更高性能的核心元器件，具備更高的安全水準和電氣性能，可更好滿足中國用戶在各行業中的需求和使用習慣。目前，得潤電氣已生產一批MVnex中壓開關柜投運于新源汽車企業，并成功投運于項目工程順利完成送電工作
