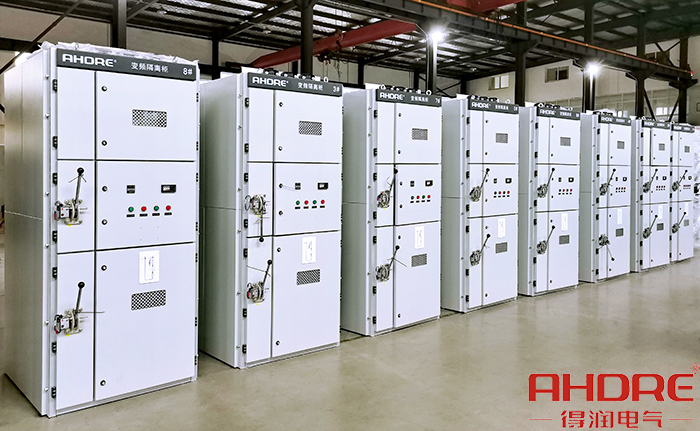

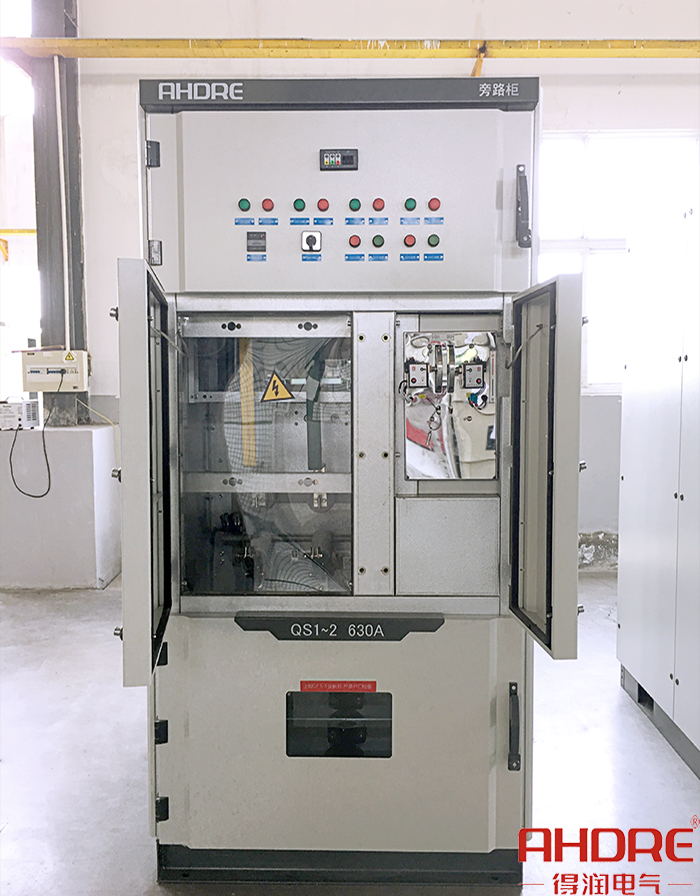

高壓變頻旁路柜是用于實現變頻器的工變頻切換裝置，主要作用可以滿足電機連續運轉的要求。高壓變頻旁路柜根據切換方式的不同，可以分為手動方式和自動方式。手動旁路可以搭配隔離開關來實現，而自動旁路可以搭配真空接觸器或真空斷路器。關于手動變頻旁路柜下面來詳細講解一下。

一、工作原理

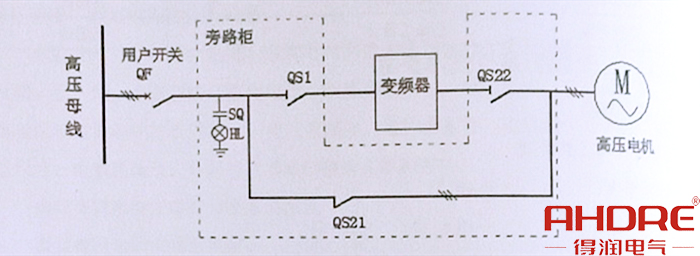

手動變頻旁路柜內安裝隔離開關，分別隔離變頻器高壓側電源，當變頻出現故障手動切換至旁路柜運行時，可以檢修變頻器。其原理如圖所示，當變頻器正常運行時，閉合QS1和QS21，而QS22處于分閘。當變頻運行切換至工頻運行時，QS22合閘，QS1和QS21處于分閘。

二、技術要求

1、當高壓斷路器分閘時，共變頻切換內的高壓隔離開關不能進行合閘和分閘的操作。

2、工變頻運行切換時，需先停變頻器再啟動工頻，這中間電機有一個停車的過程。若有同期裝置提供數據支持，可以實現線路工變頻運行的無擾動切換。

3、高壓變頻旁路柜在外形設計上，深度、高度和變頻器需保持一致，使拼柜后整體性強。

高壓變頻旁路柜除了手動方式和自動方式的標準方案外，通過隔離開關搭配接觸器或斷路器隔離開關，實現手動和自動的組合。使現場手動模式方便調試或檢修時，正常生產時實現遠程自動模式。
