一文帶你了解低壓軟啟控制柜的工作原理
發布日期：2020-10-20
掃一掃
來源：
瀏覽次數：191
低壓軟啟控制柜是用于大功率電動機啟動的控制裝置，通過降低啟動電流，避免過大電流對電網的沖擊，從而改善用電質量。一般由軟啟動器、塑殼斷路器、接觸器、熔斷器、電流互感器等一次元件構成。軟啟動器在低壓軟啟柜中其主要作用。
一、工作原理
軟啟動器可以在一定的啟動時間內，控制啟動加速度，確保帶式輸送機按所要求的加速度曲線平穩啟動，達到額定的運行速度，同時使電機的啟動電流和輸送帶的啟動張力控制在允許范圍內。

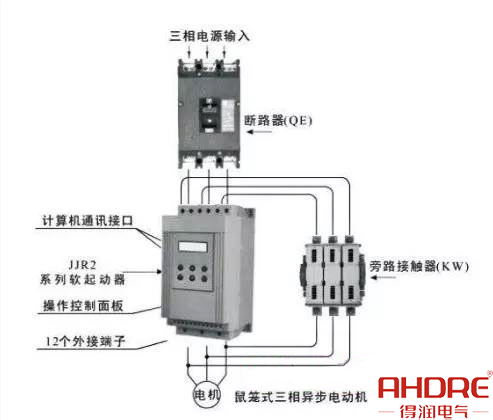

低壓軟啟柜原理圖
二、旁路接觸器的作用
當軟啟動結束時，為了避免軟啟動器長時間工作帶來的功率耗損，因此，選擇接觸器來實現旁路運行。軟啟動器啟動后主電流便切換至旁路接觸器，正常工作時的電流就不用軟啟動器來消耗功率。
三、優點
低壓軟啟控制柜具有了兩種起動方式，分別為直接起動、軟起動。軟起動結束，旁路接觸器閉合，使軟起動器退出運行，直至停車時，再次投入，這樣即延長了軟起動器的壽命，又使電網避免了諧波污染，還可減少軟起動器中的晶閘管發熱損耗。

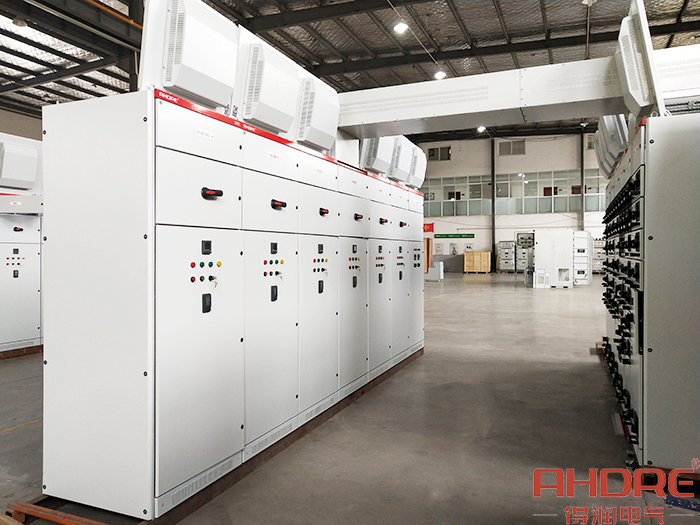

MNS低壓軟啟柜實物圖
低壓軟啟控制柜除了使用軟啟動器，還可以使用變頻器。變頻器通過改變輸出頻率來實現電動機轉速的調節，一般是用于長期運行狀態，并且變頻器具備所有軟起動器功能。得潤電氣深耕自動化配電行業，專注設計多樣化的配電方案，提供貼切的產品與服務。
