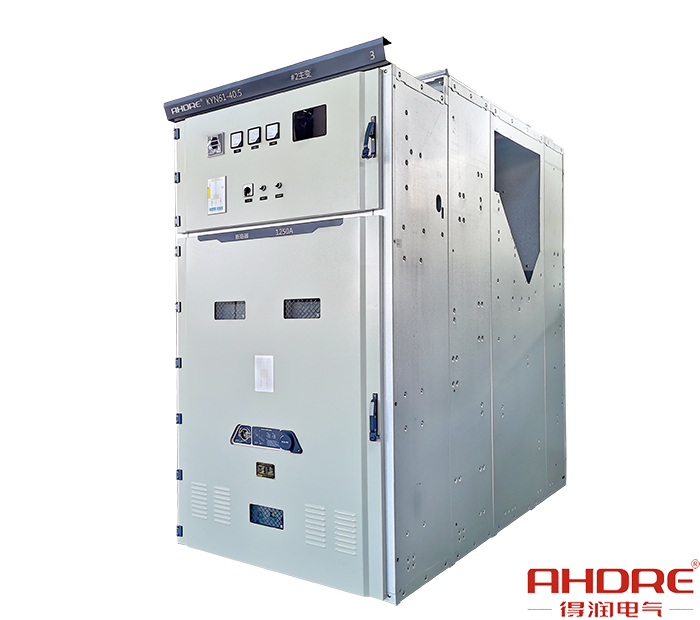

35kV高壓開關柜是戶內的一種鎧裝移開式高壓設備，額定電流為630A ~3150A，額定電壓為40.5KV，寬度為1200~1400mm。作用是接受和分配電能，能夠?qū)﹄娏﹄娐穼崿F(xiàn)控制、保護、測量、監視，除進出線外。

一、母線室

（1）母線套管：用于支持、固定母線排，并是母線排隊柜體絕緣；

（2）主母線：用于匯集、分配電能；

（3）分支母線：是從主母線引出的分支至斷路器上口靜觸頭；

（4）靜觸頭盒：用于支持、固定斷路器上口靜觸頭，并使上口靜觸頭對柜體絕緣。

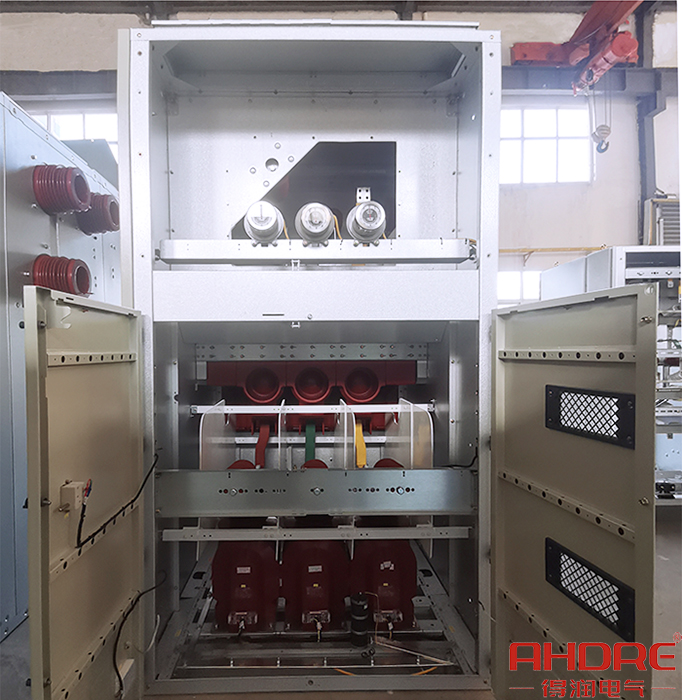

母線室（上）和電纜室（下）

二、電纜室

（1）電流互感器：用于測量出線電流值，為電流表、計量裝置、保護裝置等提供電流信號；

（2）電壓互感器：用于為帶電顯示裝置及電磁鎖提供帶電信號

（3）出線高壓電纜：用于出線側通過高壓電纜與用電負荷連接；

（4）避雷器：用于設備過電壓保護裝置，并聯在斷路器出線側，設備正常運行后一般不需要操作；

（5）零序互感器：是出線高壓電纜三相一并穿過零序互感器中心，正常情況三相電流向量和為零；當發生單相接地時，二次線圈將由感應電流，電動及短期，使保護裝置動作；

（6）接地刀閘：用于斷路器已斷開后，可以同時將線路三相短路并接地。

三、手車室

（1）手車軌道：用于手車在柜內移動式的導向和定位用；

（2）靜觸頭盒隔板：手車在實驗位置和工作位置的移動過程中，遮擋上、下靜觸頭盒的活門自動相應打開或閉合，形成隔室間有效的隔離；

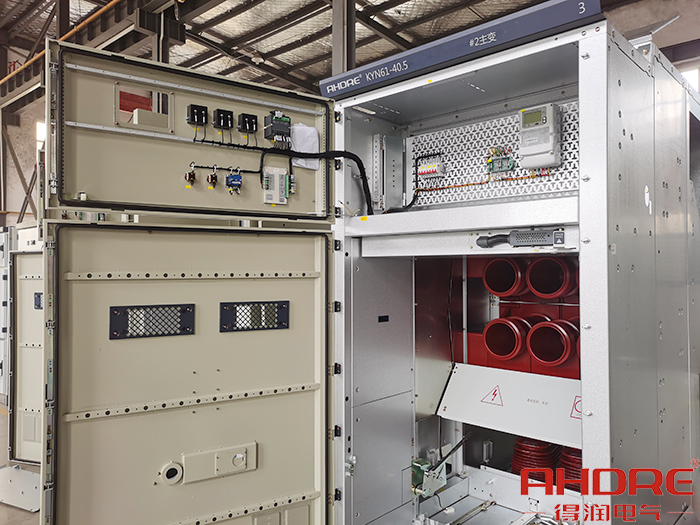

手車室（下）和儀繼電器儀表室（上）

四、繼電器儀表室及柜門

（1）綜保裝置：是將保護功能、自動裝置及遠動功能綜合在一個裝置中，實現保護、遙測、遙控、遙信的四大保護；

（2）二次設備電源空開：用于控制包括綜合測控保護裝置、綜合顯示裝置、分合閘回路、輔助設備等的電源投退；

（3）柜頂小母線：安裝在開關柜繼電器室頂部，貫穿整段開關柜；

（4）保護跳閘壓板：退出后，當負荷設備出現故障時，綜保裝置只會發出報警信號，但不會是斷路器跳閘。停送電操作中一般不需要變動，正常運行中應保持投入狀態。

作為安徽的開關柜廠家，得潤電氣有著深厚積累和長期實踐，可靈活應對智能配電解決方案的多樣需求，讓各行各業盡享專業守護。生產的35kV高壓柜用于水泥行業、建材行業、民建行業等，確?，F(xiàn)場的設備安全穩定運行。
