按結構形式分，低壓配電柜可以分為抽屜式、固定分隔式、固定式等柜型，其每個回路單元的隔室是不同的。說到固定式配電柜，GGD固定式低壓柜是具有代表性的配電設備。目前得潤電氣生產的GGD低壓柜將投運于阿爾及利亞的工程項目中，下面以該項目來詳細講解GGD低壓柜的結構特點。

一、概述

GGD低壓配電柜屬于一次配電，額定工作電壓380V，額定工作電流1000-3150A的配電系統，作為動力、照明及發配電設備的電能轉換、分配與控制之用。其G代表低壓配電柜；G代表固定安裝、固定接線；D代表電力用柜。

二、特點

（1）GGD型交流低壓配電柜的柜體采用通用柜形式，構架用8MF冷彎型鋼局部焊接組裝而成，并有20模的安裝孔，通用系數高。

（2）GGD柜充分考慮散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。

（3）GGD柜按照現代化工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整柜美觀大方，面目一新。

（4）柜頂采用可翻門式頂蓋，便于現場母排的安裝，降低安裝的難度。

三、應用案例

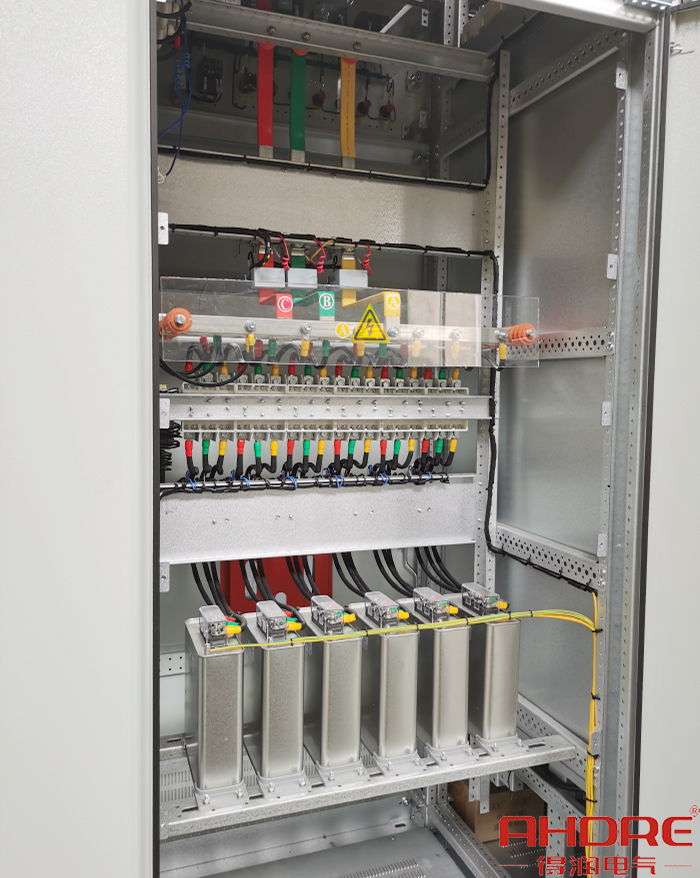

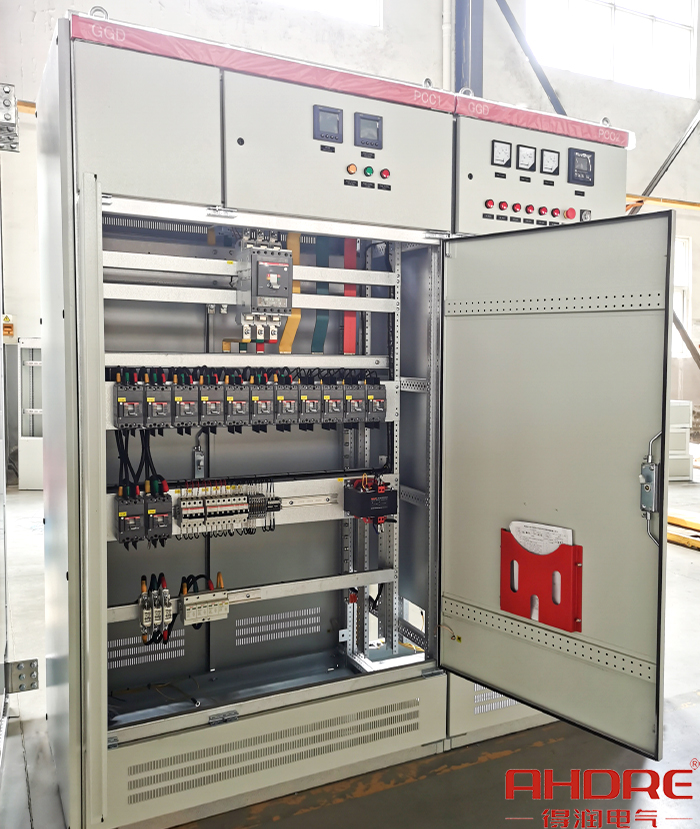

此次項目提供GGD低壓柜有進線柜和電容柜兩種，其配電方案根據現場工礦條件進行合理設計，充分滿足用戶的使用要求。此前，得潤電氣有幸承攬了加納的15所職業培訓中心的配電柜、配電箱項目，其中的配電設備采用GGD固定式低壓柜。

GGD低壓柜中的結構除優質冷軋鋼板外，其余金屬構件均應經過鍍鋅處理，開關柜外層應先進行除油、除銹或磷化處理，使其表面抗撞擊、耐腐蝕、外形美觀。
