自動旁路柜如何切換工變頻運行？具體操作流程是什么？
發布日期：2021-03-02
掃一掃
來源：
瀏覽次數：161
自動旁路柜一般是通過真空斷路器或真空接觸器來實現自動切換工作，作用是用于異常保護和檢修時安全隔離。主要配置真空斷路器、電動機綜合自動化保護、智能操顯示器、觸點測溫裝置、電壓和電流互感器、避雷器和接地刀閘等元器件。今天就來詳細講解自動旁路柜是如何切換工變頻運行及具體操作流程。

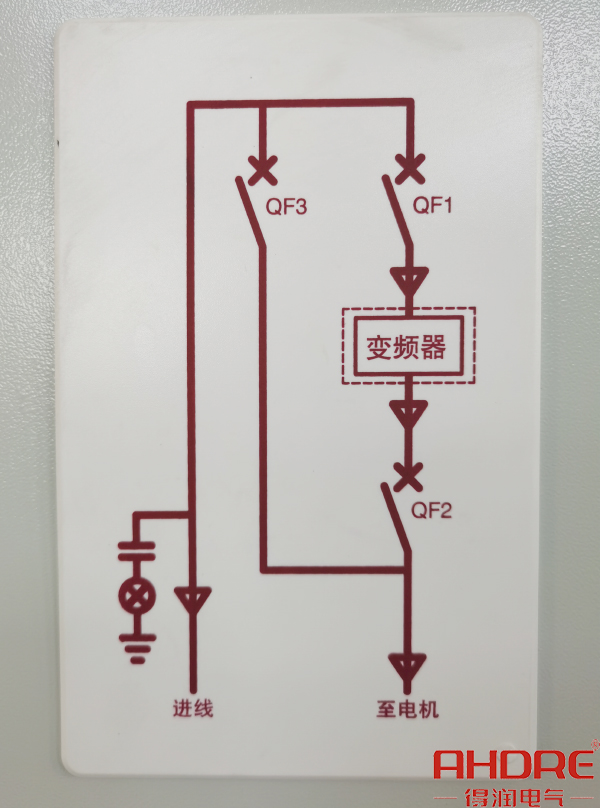

原理圖如上圖所示，圖中QF為斷路器。
1、變頻啟動
將QF1、QF2QF3處于分閘位置，確認開關柜柜接地開關己分閘，合上QF1、QF2，然后變頻啟動電機
2、變頻停止
變頻停止電機；斷開QF1、QF2，此時可以檢修變頻器及電機；
3、工頻啟動
將QF1、QF2、QF3處于分閘位置，確認開關柜接地開關己分閘，合上QF3，啟動電機。
4、工頻停止
首先斷開QF3，此時可以檢修電機；

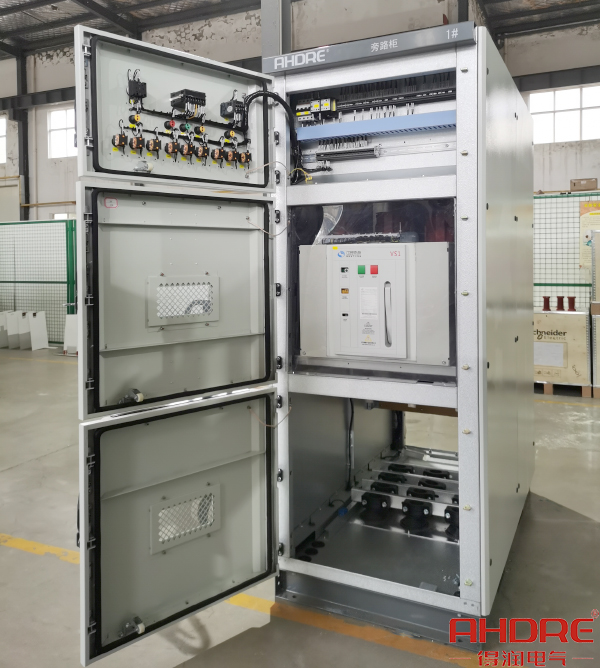

自動旁路柜前置結構圖

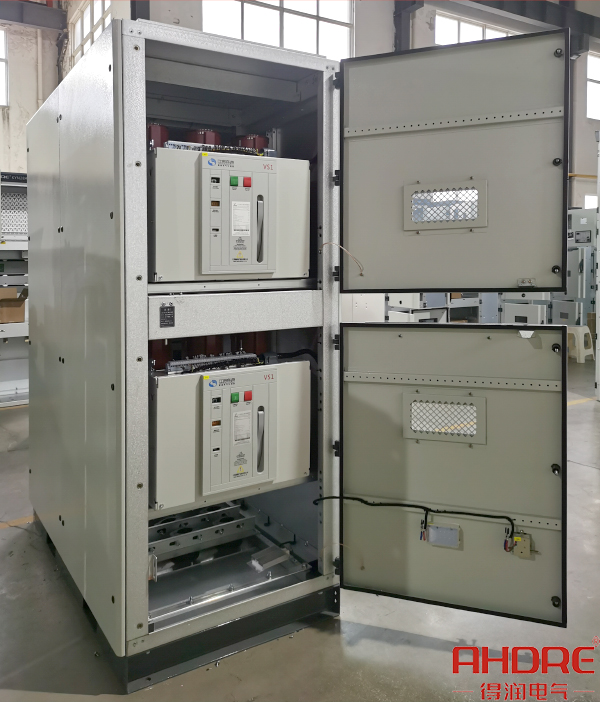

自動旁路柜后置結構圖
以上只是自動旁路柜方案的一種，不同的現場需求可以設計不同的切換方案。當然除了常規的柜型外，還可以采用KYN28-12柜型具有安全可靠、滿足五防要求的聯鎖裝置，切實保障操作人員及設備的安全。
