多數得潤電氣的客戶都提出這樣的要求：電容補償后設備功率因數不小于0.9就可以了。但是也有些客戶會希望自己能夠計算出應該使用的電容補償柜容量。今天小編就為您解答下電容補償柜的計算方法吧。

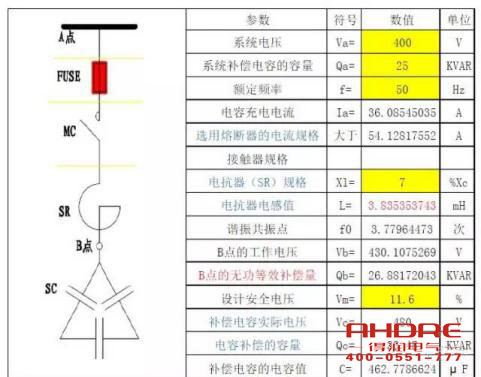

電容柜無功補償容量計算表

參數符號數值單位系統電壓Va=400V系統補償電容的容量Qa=25KVAR額定頻率f=50Hz電容充電電流Ia=36.08545035

A選用熔斷器的電流規格大于54.12817552A

接觸器規格電抗器（SR）規格Xl=7%Xc電抗器電感值L=3.835353743mH諧振共振點f03.77964473次B點的工作電壓Vb=430.1075269V

B點的無功等效補償量

Qb=26.88172043KVAR

設計安全電壓Vm=11.6%補償電容實際電壓Vc=480V電容補償?shù)娜萘縌c=33.48KVAR補償電容的電容值

C=462.7786624μF設計安全電壓是根據各地區的電壓波動選擇的，該值即為（U-400）/400的百分值，因此根據實際值計出的電容型號。比如某地電壓為435V，則Vm=(435-400)/400*%=8.75%。實際該值就是將本地區的電壓波系數。

按變壓器有效負載容量計算所需總補償量去安裝，無功功率控制器會根據負載力率情況自動投、切電容器組的。變壓器效率一般為0.8，若功率因數從0.7提高到0.95時每KW需電容量為0.691千乏，如1臺1250KVA變壓器需要補償總電容量：1250×0.8×0.691＝691(千乏)

0.691系數是這樣計算出來的：以感性負載有功功率1KW、功率因數從0.7提高到0.95時所需電容補償量：

有功功率：P＝1KW視在功率(功率因數0.7時)：S1＝1/0.7≈1.429(KVA)

無功功率：Q1＝根號(S1×S1－P×P)＝根號(1.429×1.429－1×1)≈1.02(千乏)

功率因數0.95時的視在功率：S2＝1/0.95≈1.053(KVA)

無功功率：Q2＝根號(S2×S2－P×P)＝根號(1.053×1.053－1×1)≈0.329(千乏)

電容無功補償量：Qc＝Q1－Q2＝1.02－0.329≈0.691(千乏)

得潤電氣的電容補償柜分為戶內、戶外兩大使用環境。分為自動補償、集中補償、就地補償、動態補償、電力濾波補償?shù)榷喾N補償方式。我公司的積木式設計電容補償柜采用非焊接工藝，可互換性強，而且擴容、整改、維修均十分便利和減少后期投入，一次選擇，終生不后悔。
