得潤電氣的業主們在高壓開關柜選型的時候，經常會問到“是否需要配真空斷路器？”“真空斷路器有什么作用？”“你看我們公司需要配真空斷路器嗎？”等等疑問。今天由得潤電氣在這篇文章里統一為大家做個介紹，也方便您在選型時有所了解和判斷。

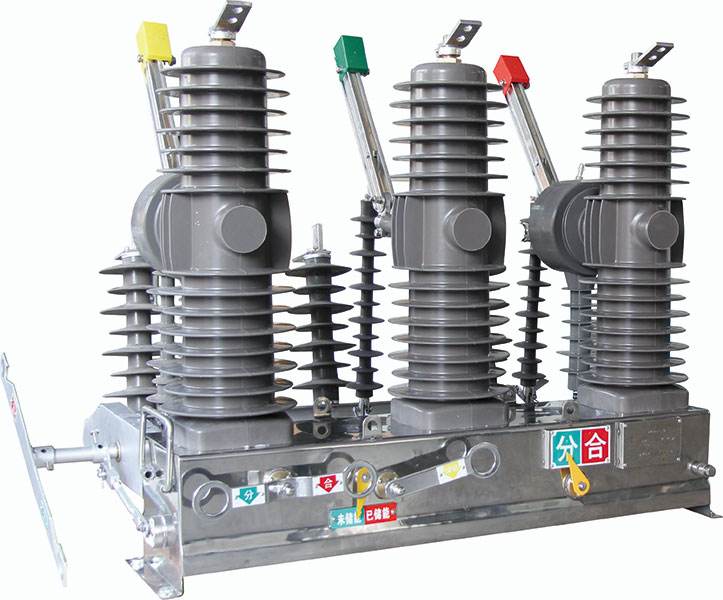

真空斷路器具有體積小、重量輕、動作快、壽命長、安全可靠和便于維護檢修等優點，盡管價格稍高，在頻繁操作的場所還是必備配置。它是利用“真空”(氣壓為10-2-10-' Pa)滅弧的一種斷路器，其觸頭裝在真空滅弧室內。由于真空中不存在氣體游離的問題，所以這種斷路器的觸頭斷開時很難發生電弧。
　　但是在感性電路中，滅弧速度過快，瞬間切斷電流將使di/dt極大，從而使電路出現過電壓(UL=Ldi/dt)，這對供電系統是不利的。因此，該“真空”不能是絕對的真空，實際上能在觸頭斷開時因高電場發射和熱電發射產生一點電弧，稱為“真空電弧”，它能在電流第一次過零時熄滅。這樣，嫩弧時間既短(至多半個周期)又不致產生很高的過電壓。
　　真空斷路器的滅弧室結構圖如圖4-11所示。真空滅弧室的中部，有一對圓盤狀的觸頭。在觸頭剛分離時，由于高電場發射和熱電發射而使觸頭間發生電弧。電弧溫度很高，可使觸頭表面產生金屬蒸氣。隨著觸頭的分開和電弧電流的減小，觸頭間的金屬蒸氣密度也逐漸減小。當電弧電流過零時，電弧暫時熄滅，觸頭周圍的金屬離子迅速擴散，凝聚在四周的屏蔽罩上，以致在電流過零后只幾個微秒的極短時間內，觸頭間隙實際上又恢復了原有的高真空度。因此，當電流過零后雖很快加上高電壓，觸頭間隙也不會再次擊穿，也就是說，真空電弧在電流第一次過零時就能完全熄滅。

以上的分享希望能夠幫助您在高壓開關柜選型時能夠有所幫助。如果還有其它問題歡迎致電400-0551-777咨詢。我們將竭誠為您服務。
