高壓變頻旁路柜常見的柜型有哪些？
發布日期：2020-09-11
掃一掃
來源：
瀏覽次數：175
高壓變頻旁路柜是用于變頻器與電機之間的切換裝置，實現工變頻運行的切換。根據不同的配電要求，其旁路方式可以分為手動旁路和自動旁路。在不同的旁路方案中，旁路裝置的柜型有哪幾種呢？
一、固定式旁路柜
1、手動旁路柜

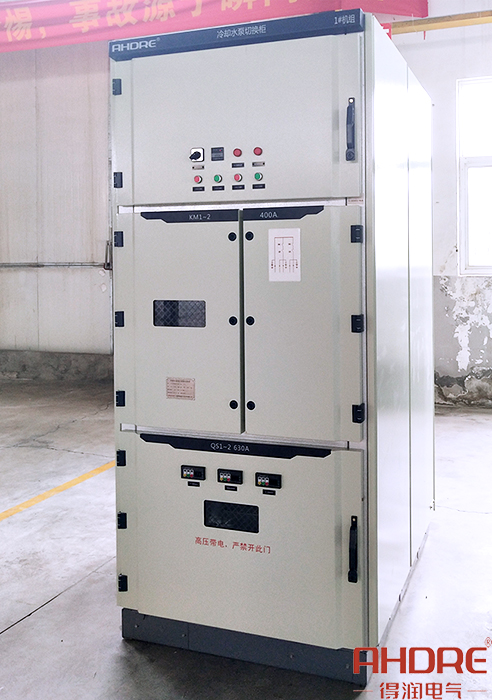

手動旁路柜
手動旁路柜采用的固定式結構，刀閘操作室的柜門可雙向打開，方便隔離開關合分閘的切換。
2、自動旁路柜

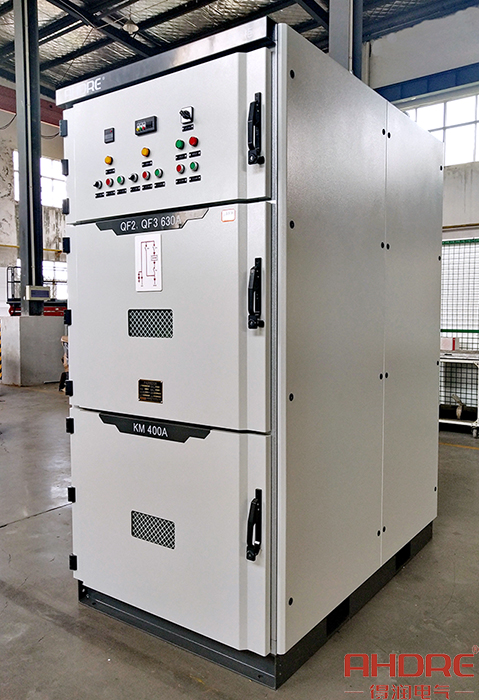

自動旁路柜
自動旁路柜采用也是固定式結構，柜內可安裝三個真空斷路器或接觸器，使柜內結構緊湊，大大減少成本的投入。當然，這種緊湊型的自動旁路柜也可以采用KYN28A-12G的柜型，配用高壓室和低壓室完全隔離的結構設計，使電路電氣上實現完全隔離。
二、手車式旁路柜

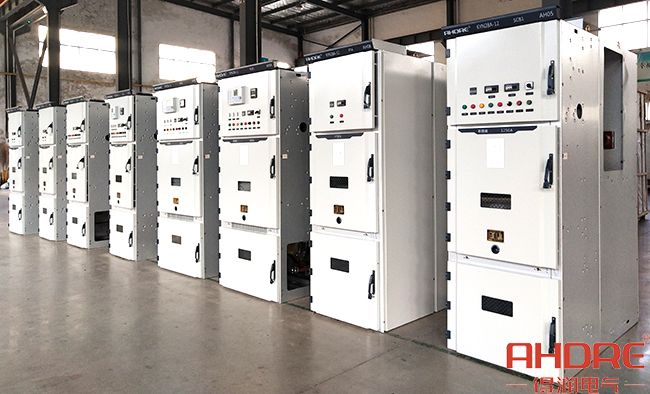

手車式旁路柜采用KYN28A-12鎧裝移開式柜型，斷路器采用手車式結構，方便現場運維人員的檢修和維護。而這套軟啟旁路裝置可以利用高壓柜的手車式特點，通過控制軟啟使其與對應工頻側電壓、頻率、幅值保持一致，實現線路變-工頻的無擾動自動切換。
KYN28A-12自動旁路裝置
高壓變頻旁路柜常用的是固定式結構，將各開關裝置安裝于一臺柜內，節約柜體空間使用，同時降低成本。而手車式旁路柜是用于現場電機負載要求嚴格的項目中，不僅提高運維人員日常檢修的工作效率，也可實現工頻、變頻同時供電的配電運行。
